• UCML

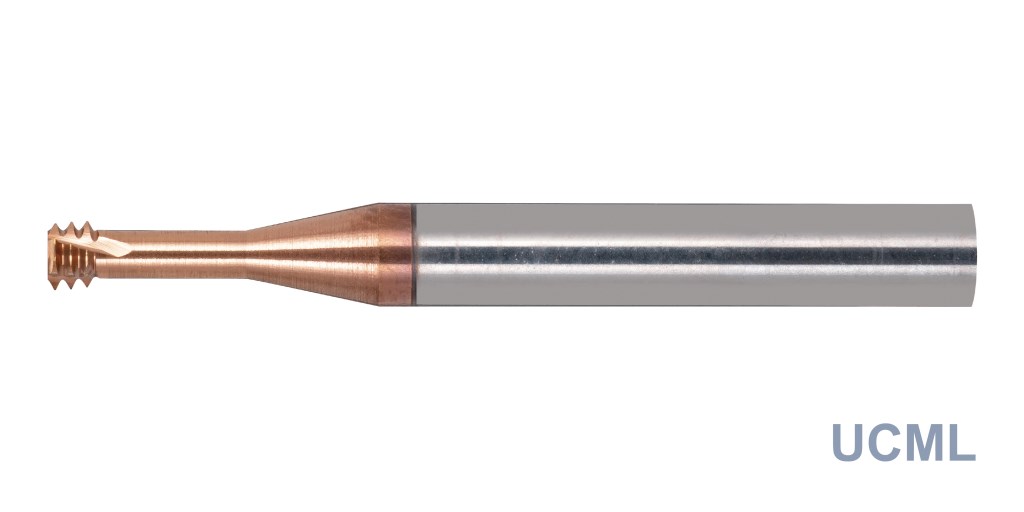

UCML-螺旋小徑銑牙刀 ISO規格(內牙)(有效3倍牙長)
產品介紹
◼ 切削阻力低且切屑短不易斷刀可輕易取出,如此能降低加工風險。
◼ 鈦矽塗層及抗折力極佳,優異的切削角度能使作業輕鬆有效率。
◼ 公差範圍精準,不需考慮齒距問題,讓加工更方便。
◼ 擁有3倍牙長之設計。

    商品詳細介紹Product Introduction

    碳素鋼合金鋼預硬鋼不銹鋼鋁合金樹脂石墨硬脆材料耐熱合金加工硬度

    55HRC

    65HRC

    70HRC

         編號 No.
      UCML
    Thread Size
    牙尺寸
    (P)
    螺距
    (D)
    刃徑
    (h1)
    有效長度
    (t)
    刃數
    (d)
    柄直徑
    (L)
    全長
    0106M1.4 x 0.30.31.063.93450
    012  M1.6 x 0.350.351.25.13450
    0155M2.0 x 0.40.41.556.13450
    020  M2.5 x 0.450.4527.63450
    024  M3.0 x 0.50.52.49.33450
    0315M4.0 x 0.70.73.1512.43660
    040  M5.0 x 0.80.8415.63660
    0475M6.0 x 1.014.75193660
    0595M8.0 x 1.251.255.9524.33660
    065  M8.0 x 1.251.256.524.33860
    080  M10 x 1.51.58313860
    095  M12 x 1.751.759.536.541080
    所有圖示介紹
    1
    刃數Number of Flutes
    • 1刃
    • 2刃
    • 3刃
    • 4刃
    • 6刃
    • 8刃
    • 10刃
    2
    螺旋角度Helix Angle
    • 左旋11度
    • 左旋20度
    • 直刃0度
    • 右旋12度
    • 右旋15度
    • 右旋20度
    • 右旋25度
    • 右旋30度
    • 右旋35度
    • 右不等螺旋35/38度
    • 右旋37度
    • 右旋40度
    • 右不等螺旋40/42度
    • 右旋45度
    • 右旋50度
    • 右旋15度
    • 左旋15度
    3
    材質Material
    • CBN
    • MG
    • PCD
    • SCD
    • SMG
    • WC
    4
    塗層coating
    • Arti-CO
    • nACo-Blue
    • DLC
    • 彩鑽
    • TiSin
    • Uni-Co
    • ZrN
    5
    加工材質硬度Cutting Possibility of Work Material Hardness
    • HRC55
    • HRC62
    • HRC65
    • HRC68
    • HRC70
    • HRC50
    6
    應用Applications
    • 側面
    • 槽面
    • 3D曲面
    • 平面
    • 垂直平鑽
    • 鑽孔
    • 螺紋
    • C面倒角
    • R面倒角
    • 下倒角
    • 側面深槽
    7
    端面形式Corner Sharp
    • R角型
    • H尖角型
