微小徑銑刀選型，不能只看「刀尖能不能到達」。工件材質、加工形狀、刀型、刃徑、刃長、有效長度、頸部外形與實際裝夾，都會影響加工穩定性與干涉風險。
建議依「工件材質與加工方式 → 刀型 → D 刃徑 → h 刃長 → h1／d2／Y → d／L 與實際裝夾」逐項核對。以下整理規格表常見尺寸、刀型差異與實際選型步驟。
先看懂規格表中的七個尺寸
本文以 D、h、h1、d2、Y、d、L 說明。不同廠牌或系列可能使用不同符號、名稱與量測基準，實際選購仍應以該系列的尺寸圖與規格表為準。

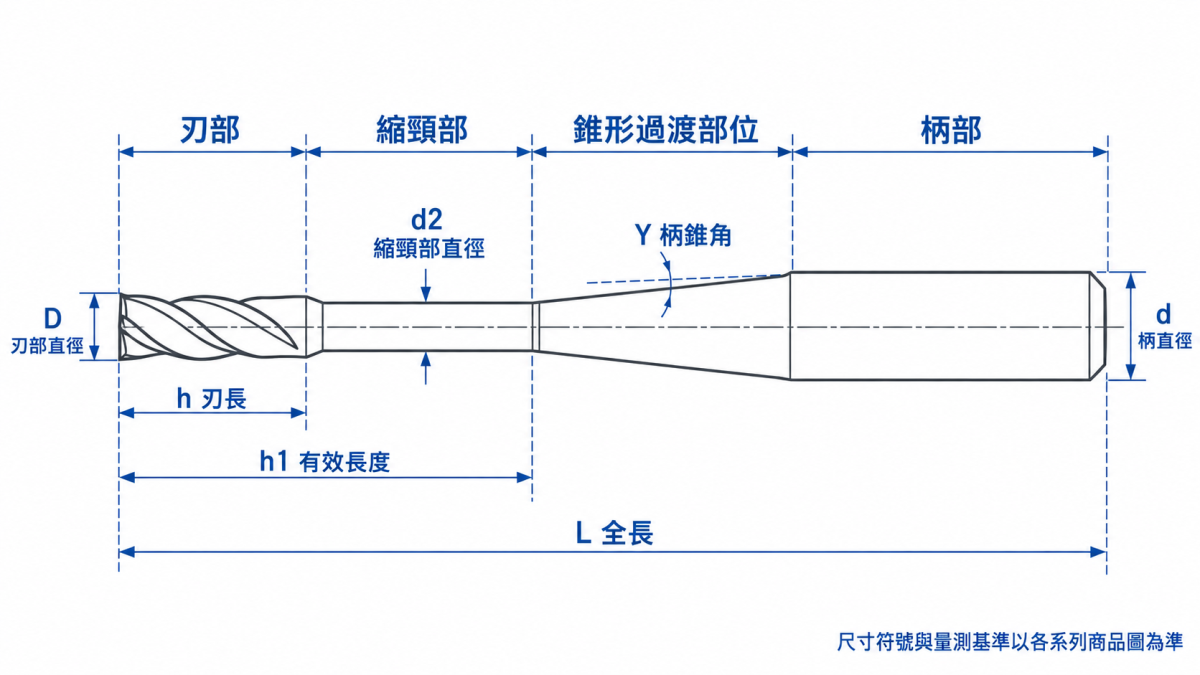

長頸微小徑銑刀尺寸符號總覽。尺寸符號與量測基準以各系列商品圖為準。- D 刃徑：切削刃部分的外徑，影響可進入的槽寬、平面內角與輪廓細節。在工件幾何允許下，避免選用不必要的小刀徑。
- h 刃長：沿刀具軸向具有切削刃的長度，應涵蓋真正需要由刃部切削的範圍。它不是工件總深度，也不是建議的單次下刀深度。
- h1 有效長度：用於核對刀具深入加工位置的重要尺寸。其量測起訖與適用條件必須依各系列尺寸圖確認，不能跨廠牌套用同一種定義。
- d2 頸部直徑：圖面指定的縮頸部直徑。縮頸主要用來避開工件，不是延長的切削刃。
- Y 柄錐角：頸部接往較粗柄部的錐形過渡角度。量角基準及外形須依系列尺寸圖判讀，不能只靠一個角度值判定是否避空。
- d 柄直徑：供刀把或筒夾夾持的直徑，須確認適用規格、夾持位置與有效夾持長度。
- L 全長：刀具本體的總長度。全長較長，不代表刃長或有效長度一定較長，也不等於裝夾後的實際伸出量。
為什麼深槽、深腔加工要確認 h1？
深部加工時，切削刃需要到達目標位置，但刃部上方的頸部、過渡部位、柄部與刀把也必須有空間通過。長頸刀的縮頸外形可幫助避開上方壁面，但仍須依工件輪廓逐一核對。
h1 是選型核對項目，不是單獨的安全保證。即使規格中的 h1 大於圖面上的加工深度，也不能直接認定不會干涉；還要檢查頸部直徑、錐形過渡、直壁或斜壁、肩部、剩餘材料、刀路、刀把與實際伸出量。
加工階段同樣重要。前序加工是否已移除上方材料，會改變刀具可利用的空間；檢查時應以當下工序的工件狀態為準，而不是只看最終成品輪廓。

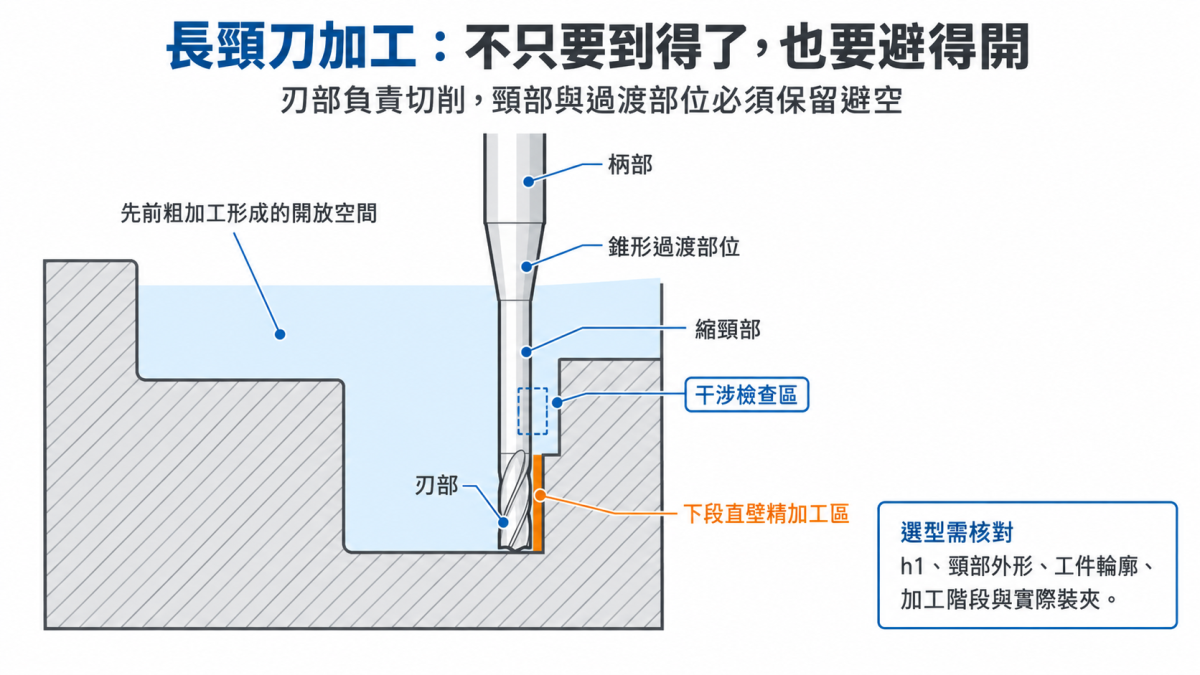

長頸刀加工：不只要到得了，也要避得開。示意圖不定義 h1 的量測起訖；刀把與實際裝夾仍須另行檢查。平刀、球刀與圓鼻刀怎麼選？

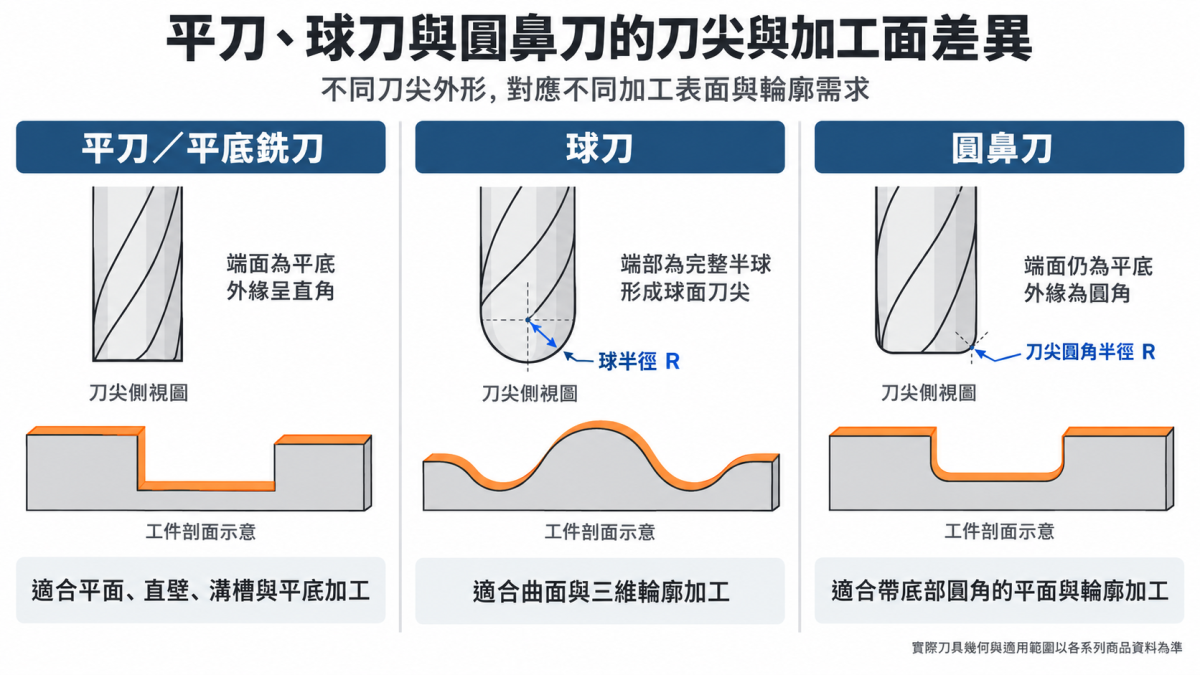

平刀、球刀與圓鼻刀的刀尖外形不同；球刀的球半徑 R 與圓鼻刀的刀尖圓角半徑 R，代表不同的幾何部位。- 平刀／平底銑刀：適合平面、直壁、溝槽與平底加工。輪廓內角仍須配合刀徑與刀路核對。
- 球刀：端部為完整半球，適合曲面、三維輪廓與模具曲面精加工；選型時須確認球半徑 R。
- 圓鼻刀：保留平底，僅刀尖外緣帶圓角，適合允許底部圓角的平面與輪廓加工；須確認刀尖圓角半徑 R。
微小徑銑刀的六個選型步驟
- 確認工件材質與狀態：先確認材料種類、牌號、硬度與熱處理狀態，再依系列適用範圍選擇刀具材質與塗層。
- 確認工件形狀與加工方式：分清平面、直壁、曲面、底部圓角、深槽或窄溝，以及開槽、側壁、粗加工或精加工。
- 依成品幾何決定 D：核對最小槽寬、內角、輪廓細節與尺寸公差，再決定刃徑。
- 依實際切削範圍決定 h：刃長只需涵蓋真正由刃部切削的軸向範圍，不要把工件總深度直接當成刃長。
- 依系列圖核對 h1、d2、Y 與完整外形：將刀具放到預定加工位置，對照工件壁面、肩部、餘量及進退刀路徑確認避空。
- 核對 d、L 與實際裝夾：確認柄徑符合夾持系統，再檢查實際伸出量、刀把外形與裝夾後偏擺；在滿足加工與夾持要求下，避免不必要的伸出。
尺寸確認後，再依該系列建議與實際條件安排轉速、進給、切削深度、排屑與冷卻方式。規格選對，不代表可以省略加工條件的設定。
選型實例：已粗加工直壁的下段局部精加工
假設工件已完成粗加工，上方材料已移除並形成開放空間，現在要使用長頸平刀精加工直壁下段的一小段區域。
先依工件材質與表面要求選擇適用系列，再確認 D 能處理局部輪廓；h 則依實際需要切削的範圍決定，不直接等於整面側壁高度。接著依尺寸圖核對 h1 與完整刀體：刃部是否能到達？細頸是否避開仍存在的壁面與餘量？錐形過渡、柄部及刀把是否也有空間？
若非切削部位會碰到工件，單純增加刃長或把刀具夾得更外面不一定能解決問題，應重新評估刀具外形、裝夾方式或加工順序。
常見的選型錯誤
- 把全長 L、有效長度 h1、刃長 h 與實際伸出量當成同一件事。
- 認為 h1 大於加工深度，就一定不會干涉。
- 只看最終成品圖，忽略當下工序仍存在的材料。
- 一律選最長刃長或留下過多伸出量，造成剛性下降。
- 只看刀徑，忽略刀型、R、刃數、塗層、排屑與加工方式。
- 只確認刀把標示精度，沒有檢查裝夾後偏擺與實際刀把外形。
選型完成後，如何提出需求？
可再次依「材質與加工方式 → 刀型與 R → D → h → h1／d2／Y → d／L 與實際裝夾」確認，再查看本站對應的平刀、球刀或圓鼻刀系列規格表。
若仍不確定規格，可準備工件材質、加工形狀、最小尺寸與公差、加工深度、局部切削範圍，以及機台與刀把資訊，再透過聯絡我們提供需求。涉及深腔或肩部避空時，也可提供工件圖或加工區域截圖，並註明哪些材料已由前序加工移除。
選型的重點不是找最小或最長的刀，而是找到符合工件幾何、切削需求與實際裝夾條件的規格。
